PB16-Ultra的能量,远超你的想象!

发表日期 : 2023/05/25浏览次数 :



SVSound

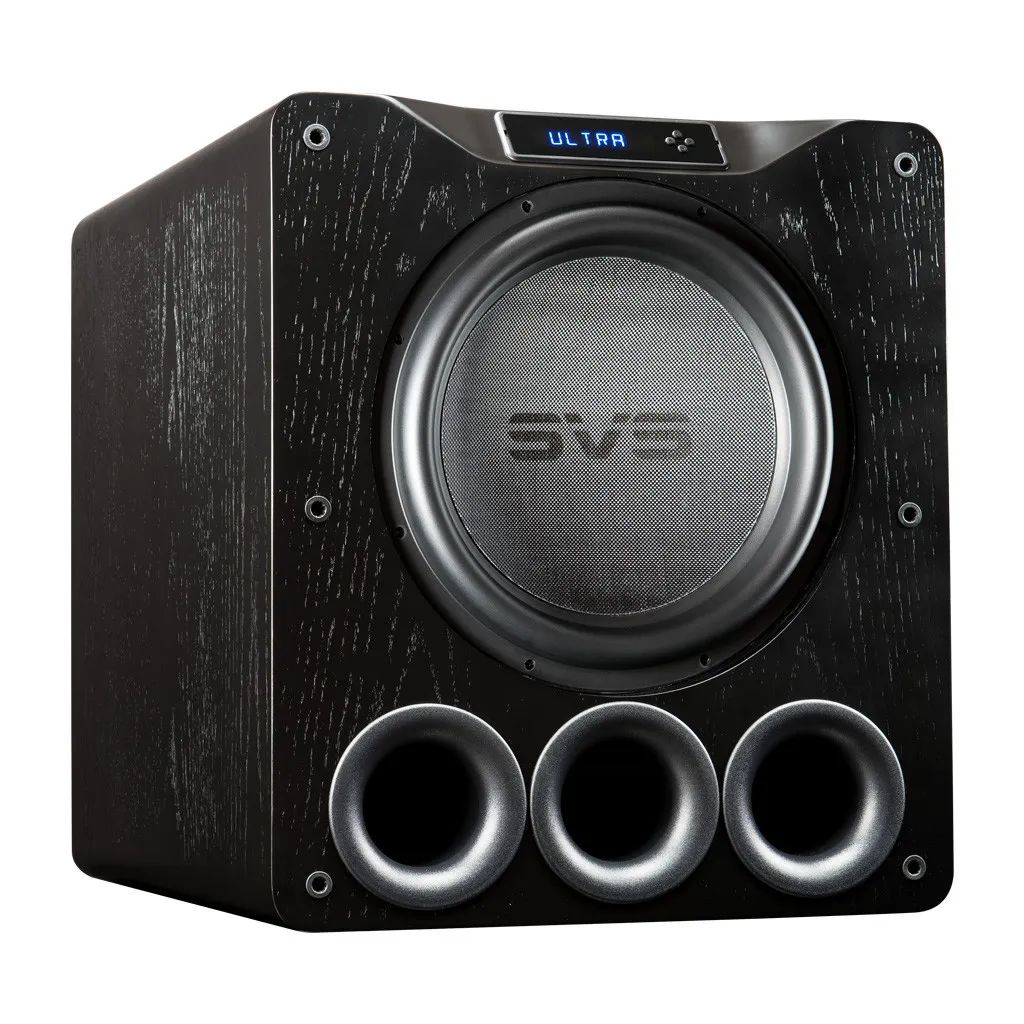

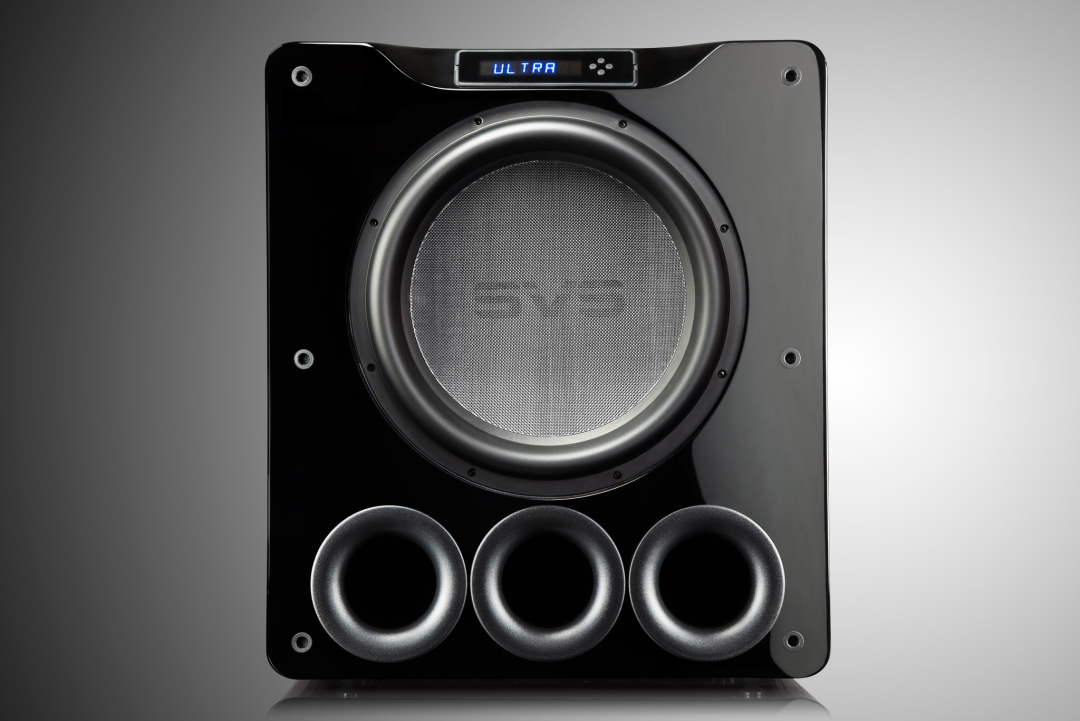

在刚结束的慕尼黑音响展中,我们能看到SVS的低音炮产品线显然更完整,设计也更成熟。PB16-Ultra低音炮作为SVS的王者,在结构和性能上没有任何妥协,代表了SVS的技术顶峰。


设计

D类放大器,具有1500瓦的RMS连续功率和高达5000瓦的峰值功率。

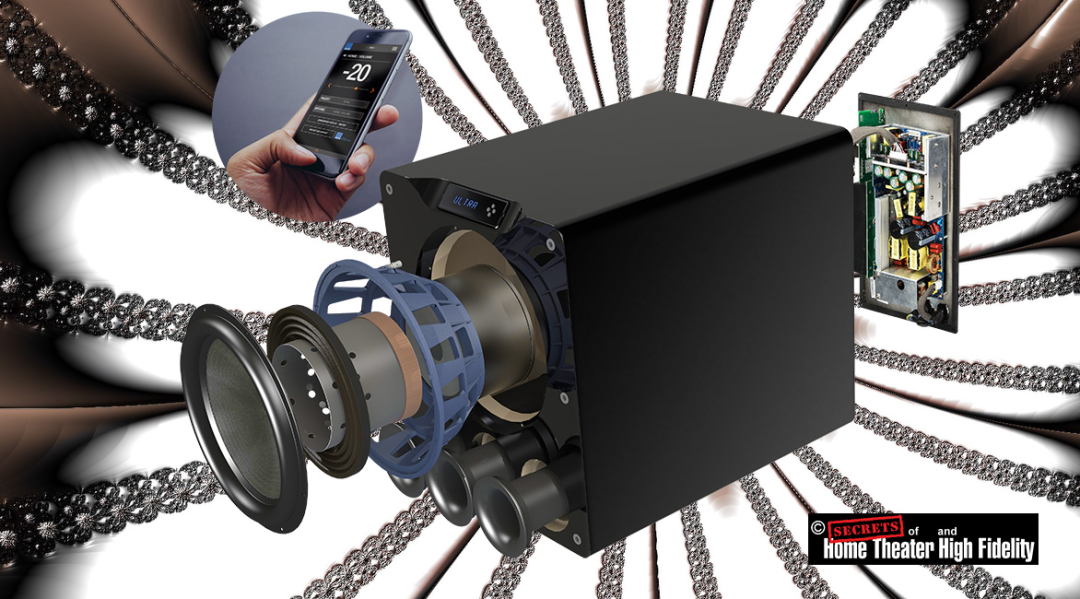

从驱动器拆解图可以看到:直径达8英寸的音圈配合周围的大磁铁,产生了大量的磁通量,这意味着有足够的力量将音盆向前推并将其向后拉。由于低音炮振膜比中音驱动器振膜或高音扬声器振膜要重得多,这有助于对抗惯性力。




这只野兽的磁铁重达56磅(整个驱动器重达63磅)再加上连接在振膜后部的8英寸直径音圈,这就产生了驱动振膜前进和后退的磁通。因为更重的音盆有更大的惯性,1,500瓦的功率放大器与大的音圈和重的磁铁一起,可以把音盆向前推,并以更大的能量把它向后拉,这将减少失真。


PB16-Ultra中的8英寸音圈被粘在音盆中心和外缘之间的一个圆中。与直径较小的音圈相比,这使音盘更加坚硬,减少了弯曲。更大的音圈也意味着它可以处理更多的电压和电流,并减少过热现象。

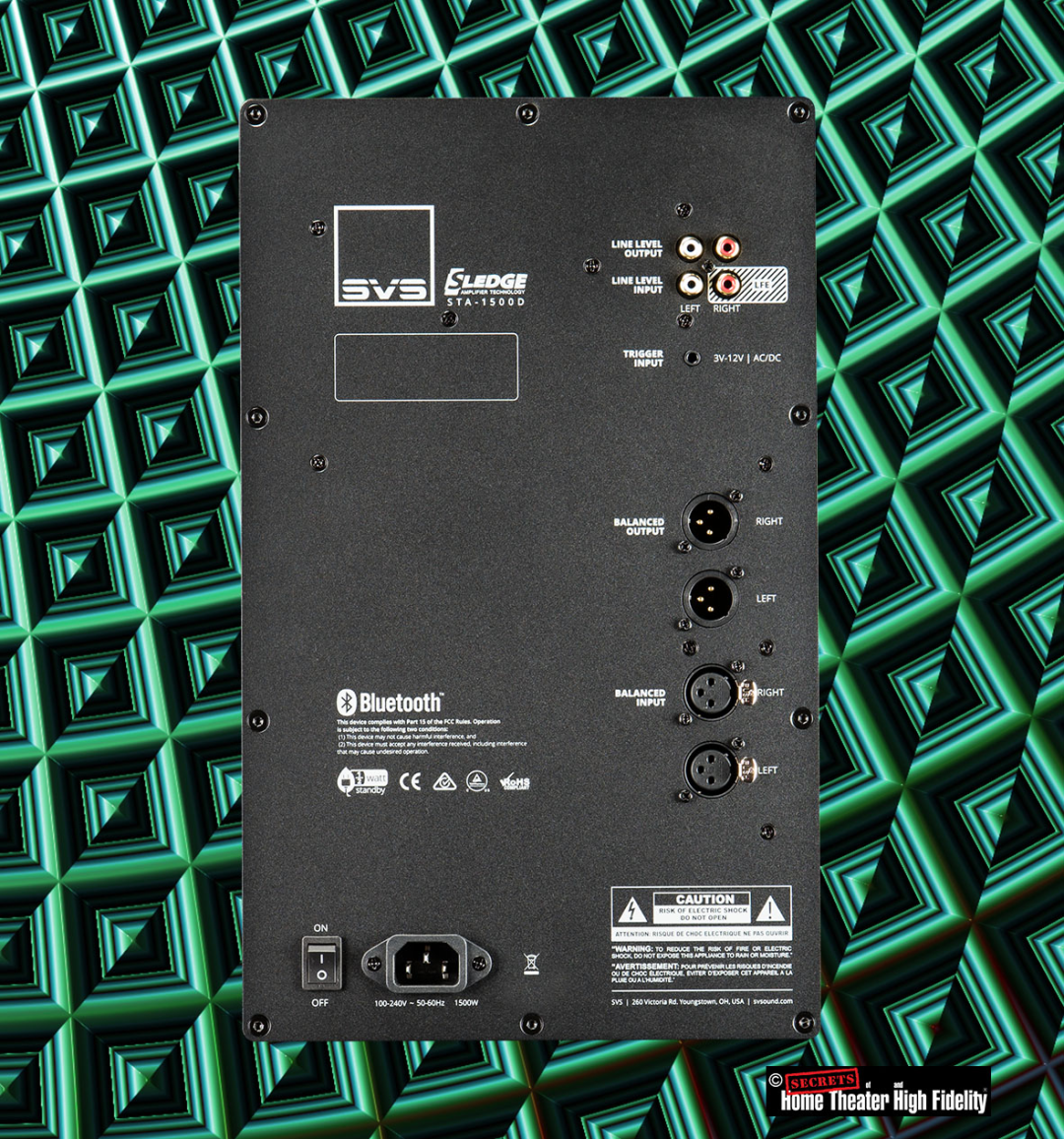

放大器的RCA输入和XLR平衡输入的输入阻抗都是22千欧姆。放大器从输入到输出是平衡的,阻抗为4-5欧姆。


应用程序控制

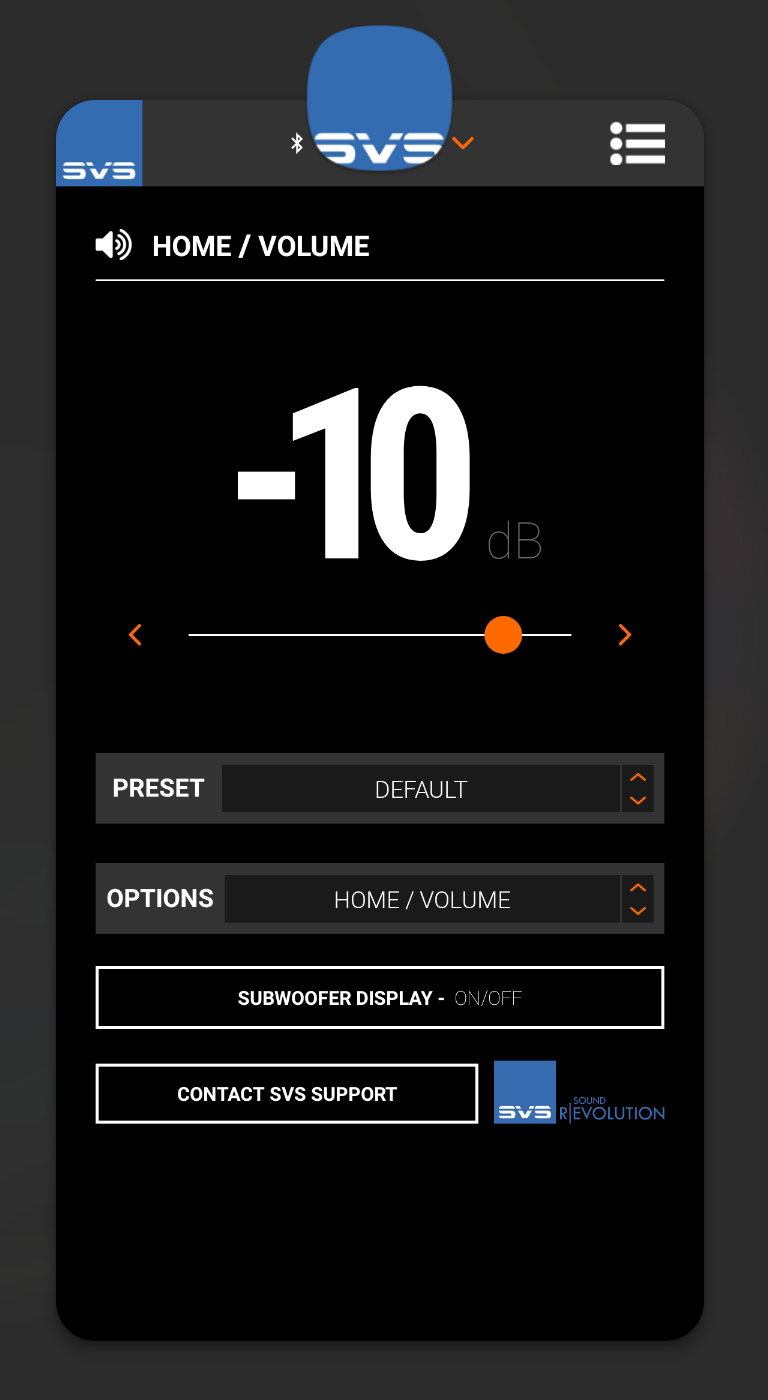

通过手机应用程序控制音量,选择有你喜欢的设置的预设,并控制其他选项,如低通分频器频率和均衡器。还有一个附带的遥控器,用于音量等基本控制。



听力测试

在使用PB16-Ultra时,必须记住您的处理器或带有低音炮输出的前置放大器与PB16-Ultra一样都有低通分频设置,所以请在处理器或低音炮中使用分频设置,但不能同时使用。如果您想使用处理器中的设置,只需在SVS应用程序中取消低通设置即可。




Copland – Fanfare for the Common Man – Telarc – CD


对于管弦乐作品中的深沉低音,这张Telarc的录音可以满足要求,是一个真正的考验。用PB16-Ultra听起来,开头的低音鼓声砰砰作响,窗户发出响声,地板吱吱作响,除了实验室所在的大楼里的地基在颤抖之外。在离实验室大约30英尺的主屋里也能感觉到它。PB16-Ultra轻松地处理了大动态,并向下拓张到低频。


Movie – Guardians of the Galaxy – 2014 – Blu-ray


在外太空,彼得-奎尔(克里斯-普拉特)被赏金猎人追捕。这提供了大量的噪音和动作,有大量动作CGI的现代电影可以产生10赫兹范围内的声音,而PB16-Ultra可以再现这些声音。



Movie – Prometheus – 2012 – 4K


《异形》(1979)的前传——被普遍认为是有史以来最好的科幻恐怖惊悚片之一。飞船引擎的声音是对低音炮的真正考验,离两栋房子远的邻居都可以看出我在看有大量低音的电影。


SVS PB16-Ultra为战斗场面增添了额外的冲击力,这是一套传统的扬声器和小型低音炮无法做到的身临其境。


Music – Art Pepper Meets the Rhythm Section – DSD


在音乐中,低音的谐波失真比看电影时声音效果的失真要明显得多,尤其是对于像弦乐低音、长号、大号、男中音萨克斯、低音歌剧歌手等乐器。使用SVS PB-16 Ultra,你不会得到这样的高失真(见下面的测试)


失真测试

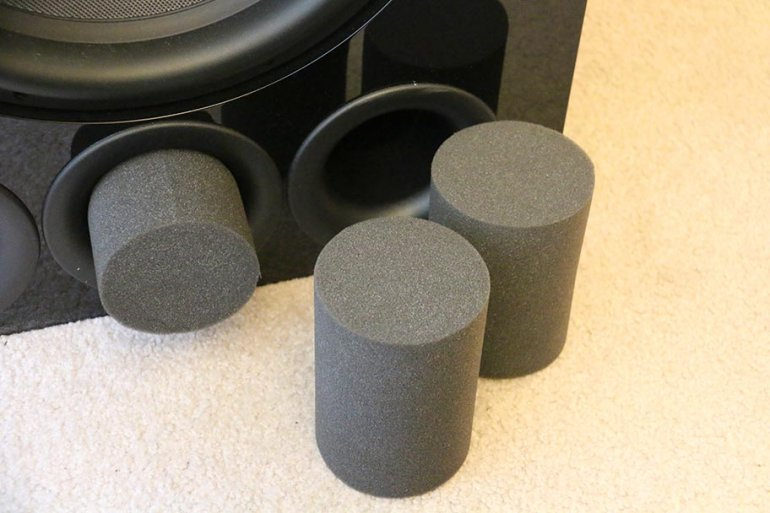

把话筒放在1米处,在轴线上,栅栏盖关闭。我使用了扩展模式,这意味着一个端口(中间的那个)有一个泡沫插头。



在20赫兹和100 dB SPL时,THD+N只有2%左右。这确实很好,但由于先听了低音炮,我并不感到惊讶。第3次谐波是普遍存在的失真峰值,在如此低的频率下,这是可以预期的。

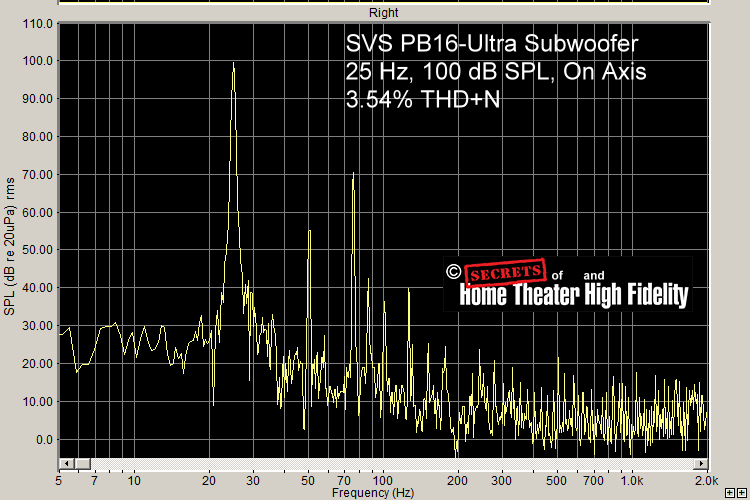

在25赫兹,THD+N大幅上升,我相信这是由于驻波干扰造成的。还有一点更多的噪音,是由于房间里的嘎嘎声增加,但与信号峰值相比,这是一个非常低的水平。

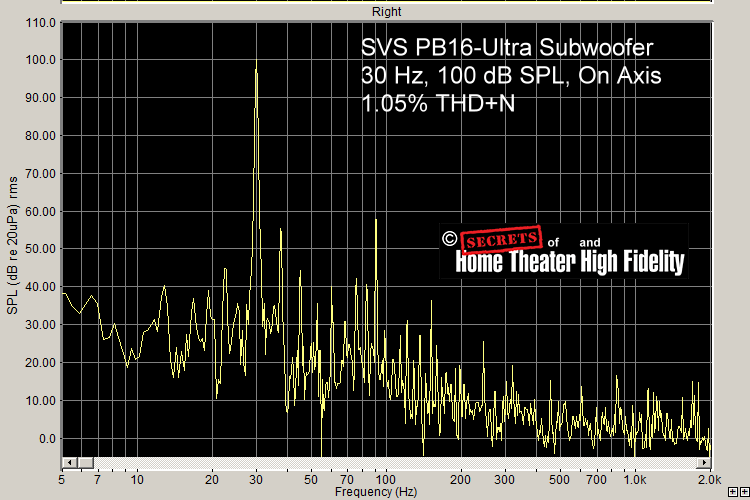

在30赫兹,THD+N下降到1%,但同样,这可能是由于驻波造成的。请注意,第3次有序谐波仍然是普遍存在的。

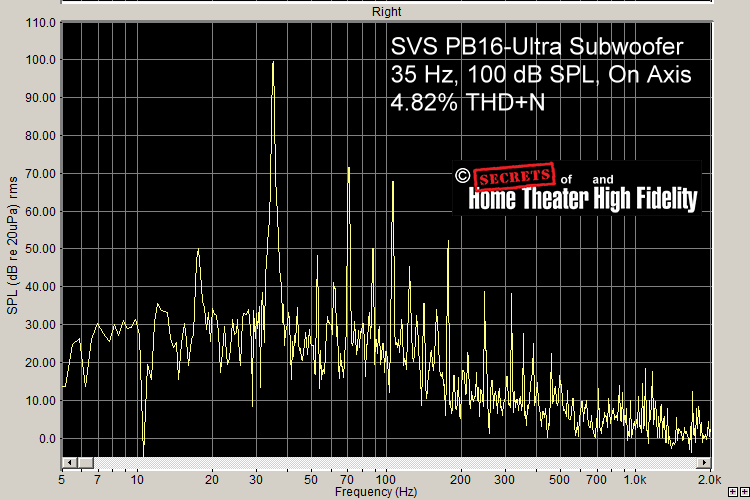

在35赫兹,THD+N再次上升,这是由于驻波造成的。

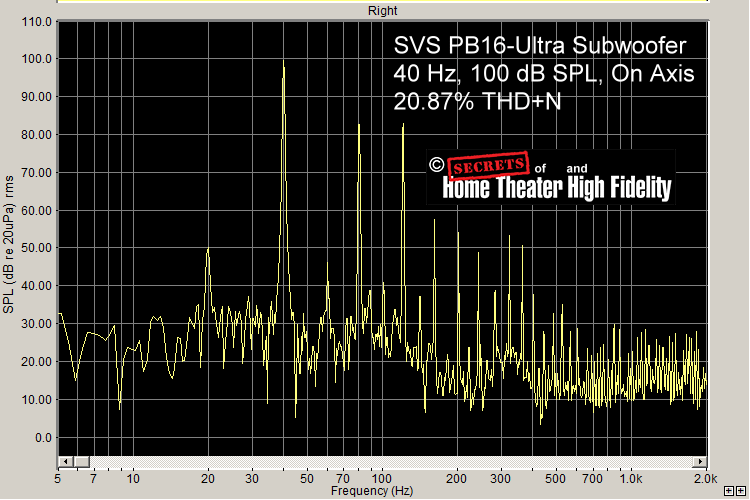

而在40赫兹,由于驻波的原因,有很多谐波峰值。在我看来,PB16-Ultra的失真在100dB SPL时保持在2%左右。我发现,在播放测试音时,通过在房间里移动麦克风,由于测试音与驻波的相互作用,失真度会有很大的变化。当波浪部分重叠时,这就扭曲了波形,对这种扭曲的波形进行数学解构就会产生谐波峰。当我在1英尺处进行脉冲响应衍生的频率响应和失真测量时,允许我绘制驱动器和端口的直接输出,并消除几乎所有的反射和驻波,所有低频的失真都小于1%(数据未显示)。这强调了消费者需要在他们的聆听室中测试不同的低音炮位置,以获得听到平滑频率响应的最佳位置。这个超低频扬声器在低失真时有很好的频率响应,但是驻波会根据位置的不同而改变这种情况。

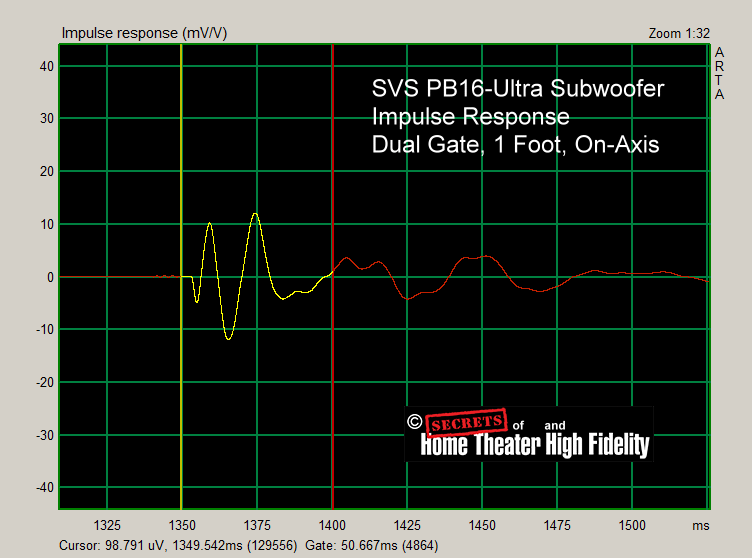

对于使用脉冲响应(IR)的频率响应测量,我把麦克风放在离驱动器中心1英尺的地方(轴上)。脉冲响应如下图所示。我在50毫秒处对响应进行了门控(窗口化),这提供了一个精确到20赫兹的响应。通过将传声器放在离驱动器1英尺的地方,我可以在不包括许多房间反射的情况下对50毫秒进行门控。有一点地板反射会在里面,但这是不可避免的。你可以看到两个(黄色和红色的垂直线),包括驱动器的响应(第一个峰值)和端口的响应(第二个峰值)。我在红外测试中使用了一个100Hz的低通分频器。

下面是由IR得出的频率响应。Y轴上的dB数字是相对的,不是准确的声压级。你可以看到,在20赫兹时,响应比27赫兹时下降了3分贝,然后响应在30赫兹时再次下降。35赫兹的巨大跌落是由于驻波造成的。

我测试了改变相位的效果,在PB16-Ultra上,相位在00和1800之间是连续可用的。这并不影响由驻波引起的凹陷和峰值。

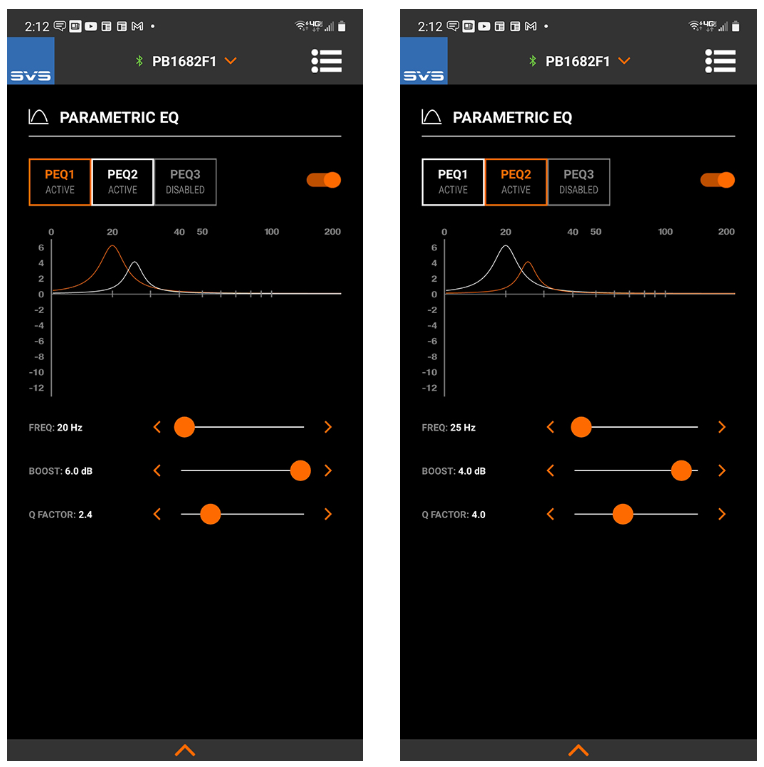

在手机应用程序中,我调整了两个频段的均衡,一个是20赫兹(下面的第一个屏幕截图),另一个是25赫兹(下面的第二个屏幕截图)。每个频率都有不同的提升水平(dB)和Q值,Q值定义了峰值的锐度。



这里是带有EQ的IR

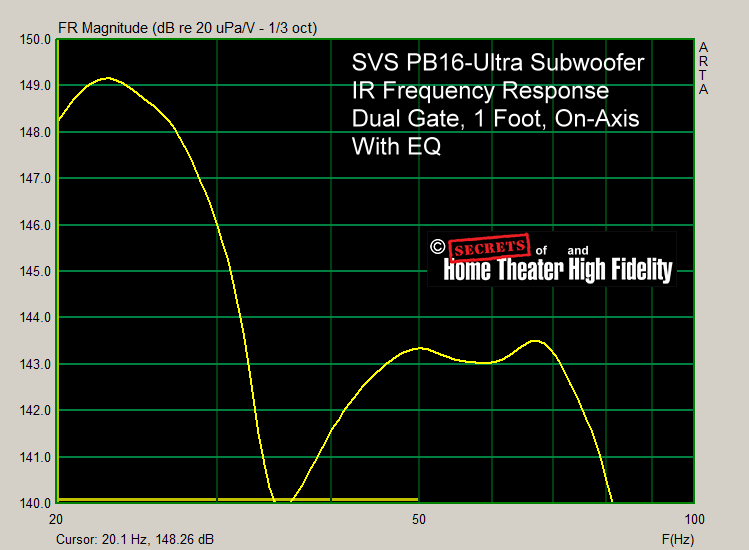

还有,红外衍生的频率响应。20赫兹至30赫兹区域现在在3分贝以内。然而,30赫兹以上的衰落更大。驻波是不可否认的。

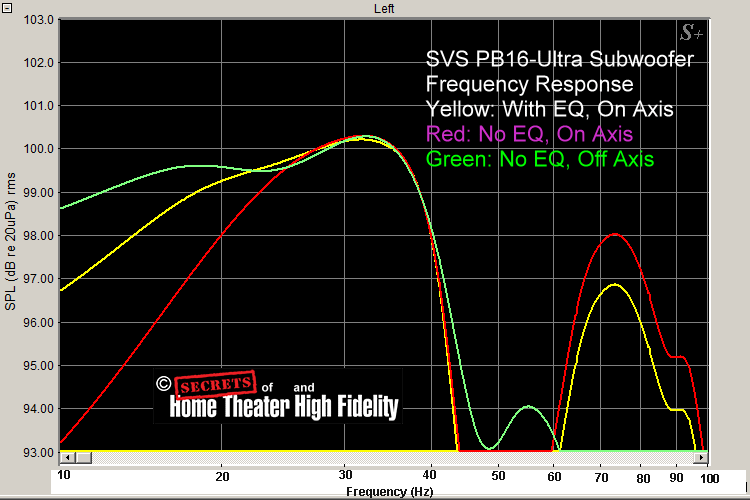

下面显示的是一个组合频率响应测试,传声器在轴上1米和轴外2米。它是使用标准的直接慢速扫频获得的,而不是脉冲响应。红线是轴上的,没有应用EQ。黄线是应用了EQ的在轴上,而绿线是没有EQ的离轴。你可以看到,离轴测量比带EQ的轴上测量有一个更平坦的响应。这是由于房间增益造成的。无论超重低音扬声器在哪里移动,频率响应都会发生变化。因此,我建议在你的房间里移动低音炮,并在你的放置姿下聆听低频扫频(20 Hz - 80 Hz),然后选择能让你的聆听扫频最平坦的低音炮位置(当然,除非最好的位置是将低音炮放在房间的中间,在这种情况下,请与你的配偶协商。

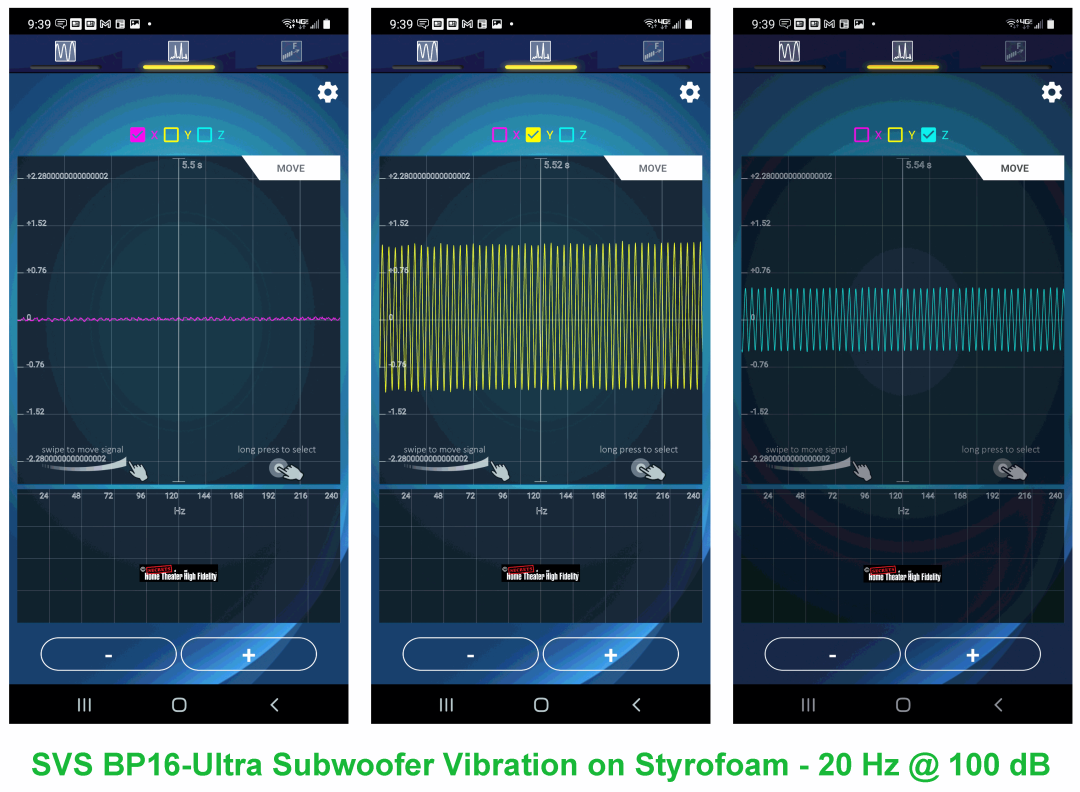

我测量了低音炮放置在几个物品上的振动情况。首先,在泡沫塑料上,这是我用于台架测试的东西,因为当它放置在地板上时,实验室里的许多东西都在摇晃。测试信号是20赫兹,100分贝,当麦克风在轴上1英尺时。我使用了一个测量三个方向(轴)振动的手机应用程序,手机放在低音炮上面,在中间,手机的顶部在后面。因此,X轴的结果是来自侧面的振动,Y轴的振动是来自前部到后部的振动,Z轴的振动是向上和向下。


你可以看到,Y轴的振动是最大的,这是预料之中的,因为驱动锥体在向前和向后移动。点击图形可以看到大图。箱体的振动大约在17赫兹,而不是正在播放的20赫兹正弦波。

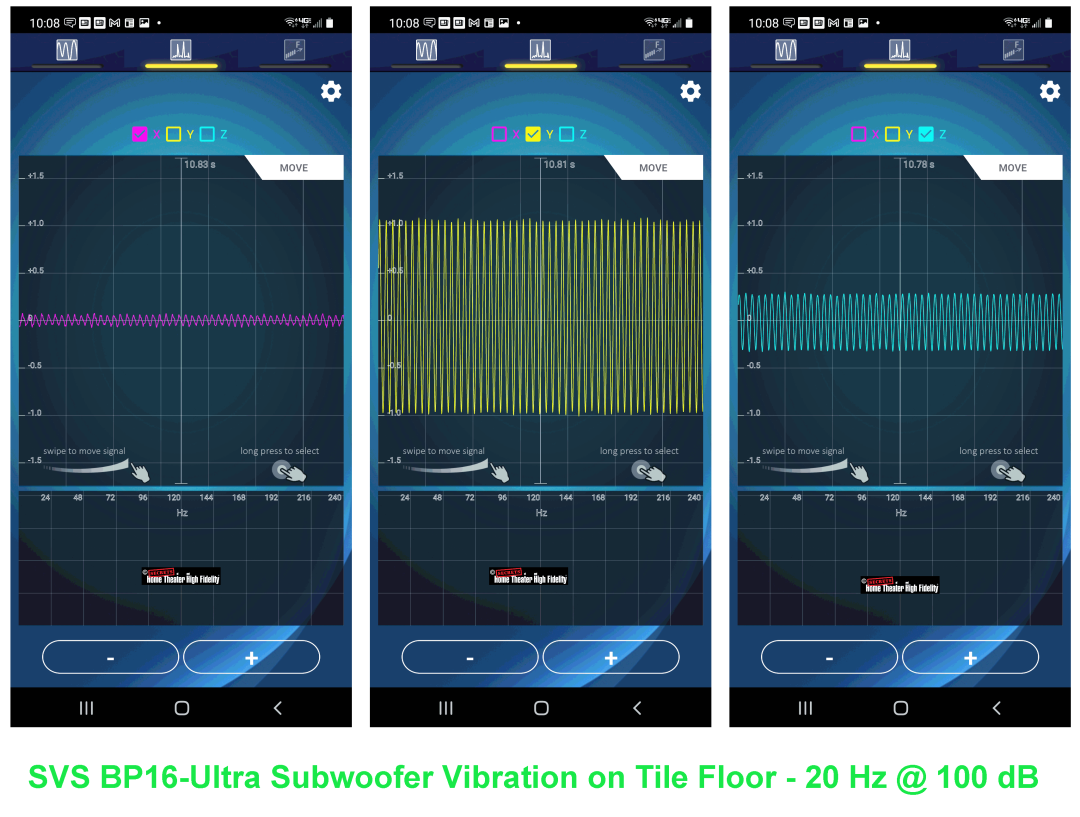

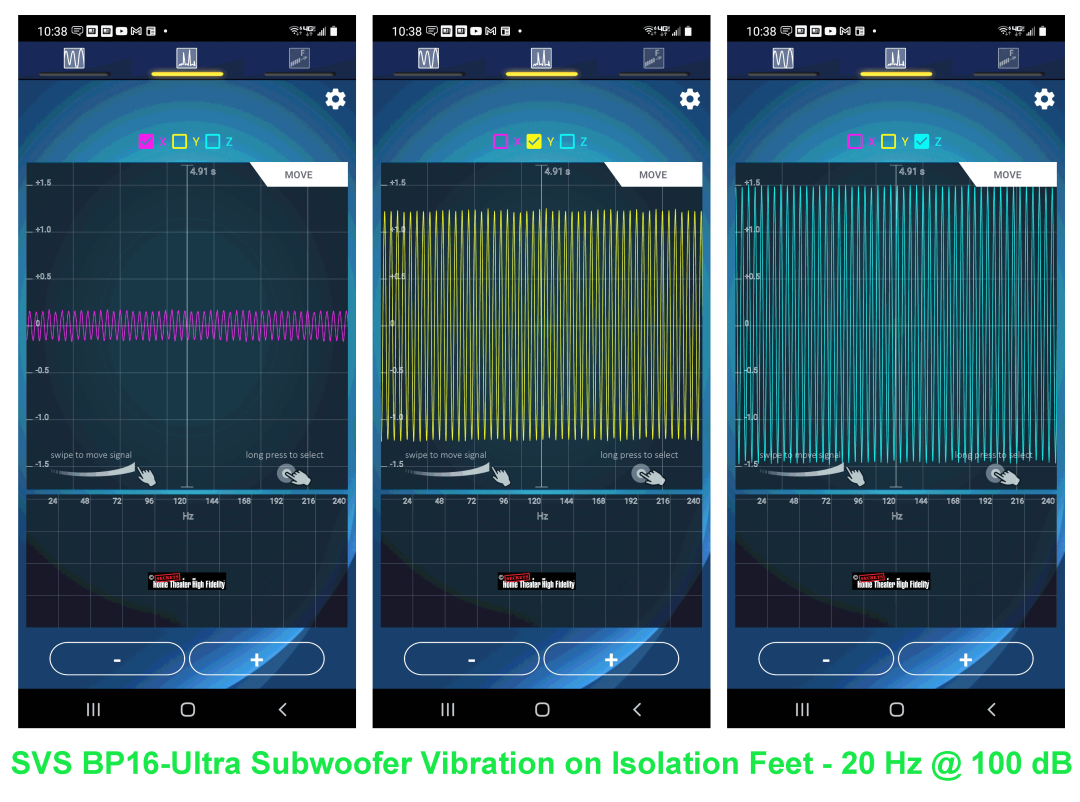

将上述情况与PB16-Ultra直接放置在瓷砖地板上时的振动光谱进行比较,如下图所示。各个轴是差不多的,除了Z轴,瓷砖地板的振动比较大。这意味着转移到地板上的振动较少。



可以看到,所有三个轴的振动都要大得多。这意味着,隔离脚使超重低音扬声器的振动不会转移到地板上。值得注意的是,房间里其他东西振动的噪音更少了。正弦波的音量也许大了半分贝,但这并不明显。THD+N也没有明显变化。房间里的物体振动减少了,这意味着至少有一部分噪音是由低音炮振动地板引起的,并且被转移到了物体上,而不是全部由房间里的空气振动引起。

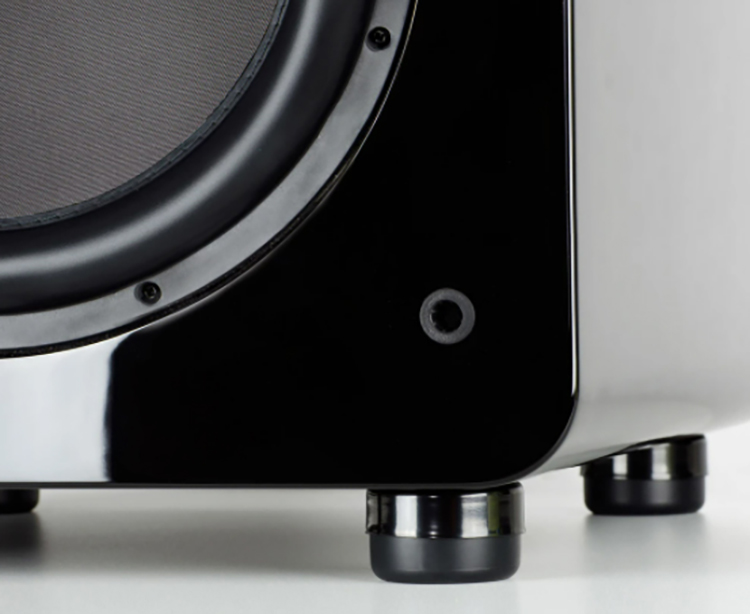

这就是隔离脚垫的性能证明。


无线设置的频率响应和谐波失真如下所示,接收器的输出电压约为0.2V。你可以看到,响应在10赫兹以下是平坦的。虽然频率响应平坦到20kHz(±0.4dB),但失真量在大约12kHz到15kHz时增加,所以无线适配器可以用于全范围传输,但要注意这个问题。在低音炮范围内(20 Hz - 100 Hz),失真量保持在大约0.01%,这是非常好的。请注意,主要的谐波是2阶的,这也是很好的。




在SVS,我们使用各种科学的声学测量系统和空间来客观地评估频率响应、THD和CEA-2010性能以及其他测试。我们总是在没有房间反射、声学边界和其他改变客观性能的因素的某种消声空间中进行这些测试。室内测量是一个重要的工具,可以针对特定的房间、低音炮位置和聆听位置调整低音炮的性能。


PB16-Ultra在2米距离内测量的频率响应



SVS PB16-Ultra超低频扬声器是一个了不起的产品。它非常大,非常重,非常强大,而且失真度非常低(对于低音炮而言)。我现在认为PB-16 Ultra是我所听过的和进行过台架测试的最好的低音炮之一。
